某内走道气体灭火机械排烟量计算示范

一、气体灭火排烟场景

某地下室长度大于20米的内走道，走道面积60平方米，净空高度2.85米，设一个防烟分区，现场设有自动喷水灭火系统。

二、主要设计依据

《建筑防烟排烟系统技术标准》GB51251-2017

三、计算参数

1.热释放速率查表值 Q=1500 kW

2.燃料面到烟层底部的高度 Z=1.425 m

3.空气定压比热 Cρ=1.010 kJ/(kg·K)

4.烟气中对流释放热量因子 K=1.000

5.环境温度 T0=20℃

6.排烟位置系数γ=0.5

7.排烟系统吸入口更低点之下烟气层厚度 db =1.1 m

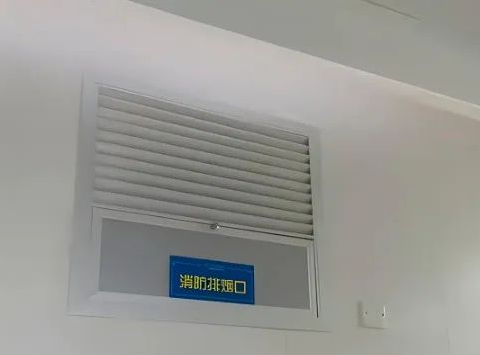

9.排烟口个数= 2

四、计算公式

1.最小清晰高度 Hq= H/2=1.425 m

2.热释放速率计算值Q =α × t^2 = 158.4kW

3.热释放速率 Q=max(热释放速率计算值,热释放速率查表值) =1500kW

4.热释放速率的对流部分 Qc= 0.7·Q =1050kW

5.火焰的极限高度 Z1=0.166·Qc^(2/5) =2.683 m

6.烟羽流的质量流量(Z<=Z1) Mρ = 0.032·Qc^(3/5)·Z = 2.963 kg/s

7.烟气层平均温度与环境温度的差 ΔT = K·Qc / (Mρ·Cρ) = 350.905 ℃

8.烟层的平均温度 T=T0 +ΔT =370.905 ℃

9.排烟量V = 13000m3/h

10.公式法计算单个排烟口临界排烟量 =4.16·γ·(db^(5/2))·((T-T0)/T0)^(1/2)·3600 =10396.744 m3/h

11.排烟口临界排烟量 Vmax =排烟口个数，单个排烟口临界排烟量 = 20793.488m3/h

五、计算结果

1.计算排烟量V=13000m3/h

2.最终计算排烟量V=13000m3/h

3.排烟口临界排烟量=20793.488 m3/h

4.校核成功，没有超过临界排烟量。

5.修正系数=1.2

6.设计排烟量V=15600m3/h
