青鸟JBF-51S06气体灭火控制器 2区型

一、青鸟JBF-51S06型气体灭火控制器概述

　　JBF-51S06型气体灭火控制器是青鸟消防股份有限公司推出的新一代具有2个灭火分区的控制器，可配接青鸟消防现场产品（11S协议），

应用于中小型场所、计算机室、图书馆等需要进行气体灭火控制的场所。

二、青鸟JBF-51S06型气体灭火控制器产品特点

　　1）两总线无极性，采用地址编码技术。回路线采用两总线无极性的布线方式，建筑物布线极其简单，布线路径及方式任意，且不分先后顺序，

提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。

　　2）液晶中文/英文界面，可以通过本公司专门配套研发的专用软件进行详细的中文16个汉字或32个字符的设备地址注释，可以显示出故障或报

警的具体设备类型、地址、位置、时间，使显示内容一目了然，操作起来便捷、清楚、直观，实现了良好的人机对话。

　　3）系统采用分布智能结构，所有配接的现场部件均内置微处理器，从而大大降低现场部件与控制器之间的信息传输量，进一步提高了火灾报警系统的可靠性。

　　4）黑匣子功能。控制器内置大容量存储器，可保存控制器开机、关机、火警、故障等各种报警信息。便于事故发生后的信息查询，并可将历史记录中的信

息按时间、类型等方式打印输出。

　　5）极强的抗干扰能力。控制器无论是硬件还是软件都有良好的抗干扰措施，控制器能在电磁干扰强的环境下正常稳定运行。

　　6）支持主从组网方式。可以同时支持最多99台控制器组网，可与青鸟消防的消防联动控制器无缝组网。

　　7）控制器具有2个气体灭火回路，单回路更大 支持80点，系统更大 容量160点。

　　8）控制器具备在线和离线联动编程功能，同时支持U盘数据下载。可以满足各种不同工程的联动设计要求。

　　9）联网方式下可完成跨控制器联动、设置其它联网控制器自动允许等功能，系统组成更灵活，结构更合理。

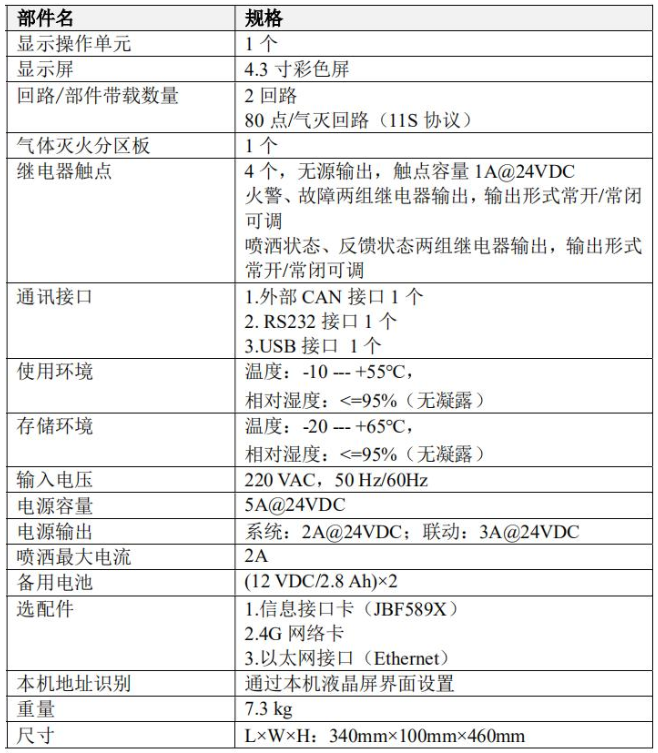

三、JBF-51S06型气体灭火控制器技术参数

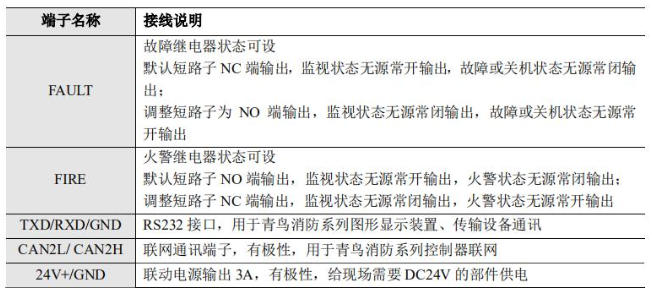

四、JBF-51S06型气体灭火控制器接线说明

喷洒启动输出接线示意图（连接电磁阀式气灭设备）

　　注：连接电磁阀式气体灭火设备需在终端配接终端组件，且所配接电磁阀负载直流阻抗需≥12Ω，导线直流阻抗需≤2Ω。

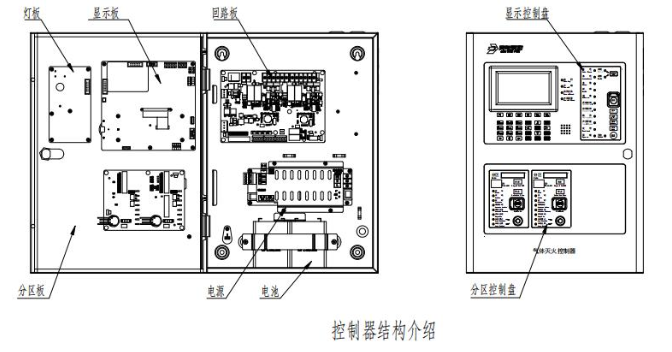

五、JBF-51S06型气体灭火控制器结构图
