利达JB-QB-LD5507EN气体灭火控制器

一、利达JB-QB-LD5507EN气体灭火控制器产品介绍

　　利达JB-QB-LD5507EN气体灭火控制器、JB-QB-LD5507EN火灾报警控制器是智能化的火灾报警和气体灭火一体控制设备。该一体控制器主要针对小型消防气体灭火工程项目设计。

二、利达JB-QB-LD5507EN气体灭火控制器功能特性

　　1、一路气体灭火多线输出直接控制现场设备。

　　2、延时启动功能（延时时间0～30秒可随意设置）。

　　3、自动启动功能。

　　4、现场紧急启动或停止功能，最多可接5个编码型现场紧急启停按钮（LD1200EN）。

　　5、手动启动功能。

　　6、延时启动时手动停止启动功能。

　　7、手动/自动切换功能。

　　8、线路故障检测功能。

　　9、具有气体喷洒无源常开输出。

　　10、与火灾报警控制器共用中文打印机，具有信息打印功能。

三、利达JB-QB-LD5507EN气体灭火控制器技术参数

型号JB-QB-LD5507EN

主电源电压AC 220V(187V ～ 242V) 50Hz

空载功耗≤ 10W

环境温度0℃～ 45℃

相对湿度≤ 95%〔(40±2)℃，无凝露〕

安装方式壁挂

备用电池规格12V/7Ah

更大 外形尺寸长484mm× 宽122mm× 高420mm

重量8.3 Kg±0.1 Kg

控制气灭分区数1

钢瓶启动输出电压DC24V

钢瓶启动更大 输出电流2A

现场紧急启停按钮数量5

24V输出电流0.3A

断电常开点电流容量1A

气体释放灯电流0.2A

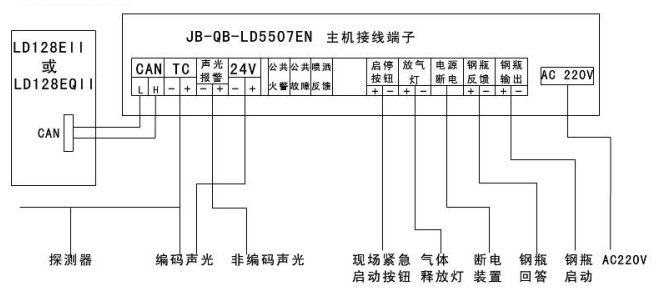

四、利达JB-QB-LD5507EN气体灭火控制器接线图

　　非编码声光在发生任意火警时启动；

　　62、63号编码声光在气体灭火延时时启动；

　　电源断电继电器在延时时启动；

　　放气指示灯在收到钢瓶放气反馈时输出。
