海湾气体灭火系统的安装与调试

海湾气体灭火系统的安装

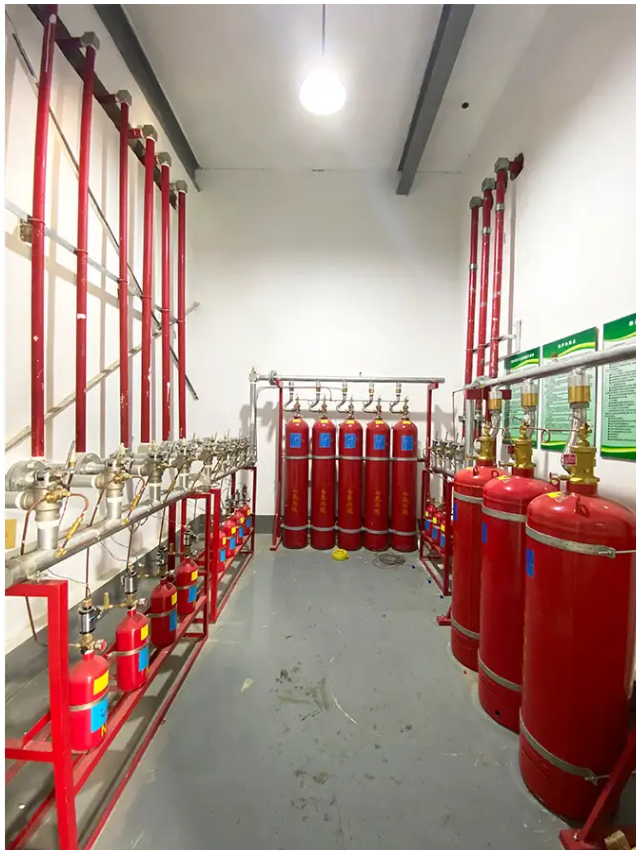

灭火剂储存装置的安装

（1）确保同一规格的灭火剂储存容器高度差不超过20mm，驱动气体储存容器高度差不超过10mm。
（2）安装后，泄压装置的泄压方向应避免朝向操作面或人员疏散通道。对于低压二氧化碳系统，安全泄压装置应通过专用泄压管直接将泄压气体排至室外。
（3）压力计、液位计、称重显示装置的安装位置应便于人员观察和操作。
（4）储存容器宜涂红色油漆，并清晰标明设计规定的灭火剂名称和储存容器编号。
（5）集流管上的泄压装置泄压方向同样需避免朝向操作面或人员疏散通道。
（6）单向阀的流向指示箭头应明确指向介质流动方向。

选择阀的安装

（1）选择阀操作手柄应安装在操作面一侧，若安装高度超过7m，需采取相应措施以便于操作。
（2）采用螺纹连接的选择阀，与管网连接处宜采用活接方式。
（3）选择阀上应设置标明防护区或保护对象名称或编号的永久性标志牌，并确保便于观察。
（4）流向指示箭头要清晰指向介质流动方向。

阀驱动装置的安装

（1）对于重力式机械驱动装置，应保证重物在下落行程中无阻挡，且下落行程应满足驱动所需距离，不少于25mm。
（2）电磁驱动装置的电气连接线应沿固定灭火剂储存容器的支架、框架或墙面固定。
（3）气动驱动气瓶上应有清晰标明驱动介质名称、对应防护区或保护对象名称或编号的永久性标志，便于观察。
（4）气动驱动装置的管道安装规定包括：竖直管道在其始端和终端应设防晃支架或采用管卡固定；水平管道采用管卡固定，间距不宜大于6m，转弯处应增设1个管卡。安装完成后，需进行气压严密性试验。
（5）气动驱动装置储存容器内气体压力应不低于设计压力，且不得超过设计压力的5%。

管道试验

（1）气动管道的试验方法和标准需遵循相关规范进行严格测试。
气动管道的气密性试验压力应与驱动气体储存压力保持一致。在试验过程中，应缓慢而稳定地升压，确保升压速率不超过5MPa/s，直至达到试验压力。随后，关闭试验气源，并观察3分钟内的压力变化。若压力降不超过试验压力的10%，则可判定为合格。此外，对于灭火剂管道的水压强度试验，其压力应遵循相关表格的规定进行严格测试。

海湾气体灭火系统的安装

系统调试的相关内容

此外，灭火剂输送管道在经过水压强度试验并判定为合格后，还需进一步进行气密性试验。然而，若管道已经过气压强度试验且在试验后未进行拆卸，则可免于气密性试验。进行气密性试验时，所施加的压力应严格按照下表的规定执行。
此外，在灭火剂输送管道经过水压强度试验并合格后，或进行气密性试验前，必须进行吹扫。吹扫过程中，应使用压缩空气或氮气，并确保管道末端的气体流速至少达到20m/s。采用白布检查直至无铁锈、尘土、水渍及其他异物出现方可停止。

同时，气压强度试验和气密性试验所采用的加压介质通常是空气或氮气。

接下来是控制组件的安装要点：

手动、自动转换开关应设置在防护区入口便于操作的位置，安装高度距地（楼）面5米。
手动启动、停止按钮同样安装在防护区入口，便于用户操作，安装高度同样为距地（楼）面5米。
气体喷放指示灯宜安装在防护区入口的正上方，以便于观察。

最后是系统调试的相关内容：

模拟启动试验是系统调试的重要环节。手动模拟启动试验需要按下手动启动按钮，观察相关动作信号及联动设备是否正常响应。自动模拟启动试验则需将灭火控制器的启动输出端与灭火系统相应防护区驱动装置连接，通过模拟火警使火灾探测器动作，进而观察相关报警设备及联动设备的动作是否正常。模拟启动试验的结果应满足延迟时间、响应时间的要求，并确保声、光报警信号正确，联动设备动作无误。
4）驱动装置必须动作可靠。
模拟喷气试验
（1）模拟喷气试验应满足以下条件：
1）对于IG541混合气体灭火系统和高压二氧化碳灭火系统，应使用其充装的灭火剂进行试验。试验时，所选储存容器数应至少为设计用量所需容器总数的5%，且不少于1个。
2）对于低压二氧化碳灭火系统，则应采用二氧化碳灭火剂进行试验。试验应选择输送管道最长的防护区或保护对象，并确保喷放量至少达到设计用量的10%。
3）卤代烷灭火系统的模拟喷气试验不使用卤代烷灭火剂，而宜采用氮气。氮气储存容器的结构、型号、规格需与被试验的防护区或保护对象所用灭火剂储存容器保持一致，充装压力也需相等。氮气储存容器数应不少于灭火剂储存容器数的20%，且不少于1个。
4）模拟喷气试验建议采用自动启动方式。

（2）模拟喷气试验结果应符合以下要求：
1）延迟时间与预设时间相吻合，响应时间满足规范要求。
2）声、光报警信号需正确无误。
3）相关控制阀门必须正常工作。
4）信号反馈装置动作后，气体防护区门外的气体喷放指示灯应正常工作。
5）储存容器间内设备及对应防护区或保护对象的灭火剂输送管道不得有明显晃动或机械性损坏。
6）试验气体能顺利喷入被试防护区内或保护对象上，且能从每个喷嘴均匀喷出。

模拟切换操作试验
（1）按照使用说明书的操作指南，将系统切换至备用量灭火剂储存容器的使用状态。
（2）随后，按照模拟喷气试验的方法再次进行模拟喷气试验。
（3）确保试验结果符合上述模拟喷气试验的规定。
2 消防控制室值班时间和人员要求
a) 消防控制室应实行每日24小时的持续值班制度，确保不间断监控。
b) 每班值班人员的工作时间不应超过12小时，且每班至少应有2名专职人员。
c) 值班期间，应确保消防控制室内的消防设备处于自动控制状态，随时准备响应火灾等紧急情况。
d) 值班人员需经过消防行业特有工种的技能鉴定，并持有相应的职业资格证书，以确保其具备处理火灾等紧急情况的专业能力。
e) 为确保及时掌握消防设备的运行状况，值班人员应每2小时记录一次消防控制室内各类设备的运行情况。
2 消防控制室值班时间和人员要求
b) 每班值班人员的工作时间不应超过8小时，且每班至少应有2名专职人员。同时，他们需对火灾报警控制器进行日常检查，并在接班、交班时以及发现火警或故障时，详细填写《消防控制室值班记录表》。此外，值班期间还需每2小时记录一次消防控制室内消防设备的运行情况。

c) 在正常工作状态下，自动喷水灭火系统、防烟排烟系统和联动控制的防火卷帘等关键防火分隔设施应处于自动控制状态，不得设置为手动。其他消防设施及设备若需设置为手动状态，则必须配备在火灾情况下能迅速将手动控制切换为自动控制的可靠措施。

综上所述，AD选项所述内容是正确的，而BCE选项则存在不妥之处。
对屋顶消火栓进行测试，启动水泵后，消火栓栓口的动压达到3Mpa，同时消防水枪充实水柱高度为12米。经过测量，水带长度为8米，并配备了直径为19毫米的消防水枪。
在模拟火灾场景中，当探测器感应到火灾后，测试人员尝试按下消火栓按钮启动水泵，但水泵并未启动。
检查水泵结合器时发现，其被安装在玻璃幕墙下方，周围堆满了杂物。进行通水试验后，发现水倒流，经检查发现闸阀处于关闭状态。

多选题：根据《消防给水及消火栓系统技术规范》的规定，结合上述案例，下列关于高位消防水箱的描述中，哪些是错误的？
A. 高位消防水箱的容积应不小于36立方米。
B. 高位消防水箱采用DN30的进水管符合规范要求。
C. 高位消防水箱的补水时间设定为10小时是符合规范的。
D. 高位消防水箱的水温应维持在3℃以上。
E. 在严寒或寒冷地区，高位消防水箱可以不必采取防冻措施。

【答案】BCE
【答案解析】
根据《消防给水及消火栓系统技术规范》，高位消防水箱的进水管管径应满足8小时内充满水的要求，且不应小于DN32。因此，采用DN30的进水管不符合规范要求。同时，补水时间应满足初期火灾消防用水量的需求，但具体时间需根据实际情况确定。此外，高位消防水箱的水温应保持在5℃以上，以防止结冰，特别是在严寒或寒冷地区，必须采取防冻措施以确保其正常使用。因此，选项B、C、E中的描述均存在错误。
某高层综合楼，地上每层层高4米，每层建筑面积4000平方米，总建筑高度96米。首层室外设计地坪标高为±00米。地下二层为车库，地上一层至三层为商场，设有贯通三层的中庭。四至五层为餐饮，六至九层为办公，十至二十四层为公寓。消防水池位于地下一层，分为可独立使用的两格，每格均配备DN350的出水管，与水泵吸水管相同。消防水泵房同样设在地下一层，分为消火栓泵组和喷淋泵泵组，每组包含两台工作泵和两台备用泵。消防水泵设计扬程为120米，零流量系数为4MPa。消防水池内最高水位标高为-5米，最低有效水位标高为-0米，消防水泵吸水口标高为-5米。屋顶则设有高位消防水箱及稳压泵稳压，消防水箱最低有效水位标高为+105米，正常水位标高为+105米。底部出水口采用喇叭形设计，消防水箱进水管管径测定为DN100。

该大楼按照国家规范标准配备了室内外消火栓、自动喷水灭火系统等设施。室外消火栓流量为40升/秒，在距离建筑30米和160米的范围内各设有一个市政消火栓，均采用环状管网布置。室内消火栓设计流量为40升/秒，自动喷水灭火系统设计流量为30升/秒。此外，首层、三层中庭还设置了自动跟踪定位射流灭火系统，设计流量为20升/秒。中庭商场的玻璃墙则受到防护冷却系统的保护，设计流量为15升/秒。

该建筑的消防供水系统分为高低两个区域，采用减压阀进行减压供水。每个区域均设置了一组比例式减压阀，并垂直安装、水流方向向上。同时，还设置了备用减压阀以保障供水安全。为了监测阀后压力和流量，仅在减压阀后设置了压力表、压力试验排水阀以及流量检测测试接口。

维保单位对建筑消防设施进行了检查，结果显示最不利点室内消火栓的静压实测值为13兆帕，判定系统静压合格。
（2）在消防水泵房尝试开启消防水泵出水管上的试水阀时，发现当使用主电源启动消防水泵后，水泵能够正常启动。然而，在关闭主电源后，备用电源未能顺利切换，因此判定为不合格。
（3）检测人员在消防水泵房对消火栓泵控制柜的功能进行检查时，发现控制柜设定的巡检周期为4天一次，这显然不符合要求，因此判定为不合格。
（4）同时，检测人员还对屋顶的稳压设备进行了检查，发现稳压泵的启停频率为17次/小时，并且稳压泵缺乏手动停泵功能。

多选题：关于高位消防水箱，下列说法中不正确的有：
A. 高位消防水箱可以使用钢筋混凝土、不锈钢板或玻璃钢建造，但热浸镀锌钢板不可用。
B. 高位消防水箱间必须保持良好通风，并采取防冻措施以防结冰，特别是在严寒或寒冷地区。
C. 高位消防水箱的最低有效水位应依据出水管喇叭口和防止旋流器的淹没深度来确定，且不应小于200mm的保护高度。
D. 高位消防水箱的出水管应位于其最低水位以下，并设置止回阀以防消防用水倒流。
E. 高位消防水箱在任何情况下都不能与其他功能的水箱共用。

【答案】A, B, C, E

【答案解析】根据《消防给水及消火栓系统技术规范》，高位消防水箱的建造材料应包括热浸镀锌钢板。同时，规范还规定了高位消防水箱间的通风和防冻要求，以及最低有效水位的确定方法和出水管的位置要求。此外，在满足消防用水量的前提下，高位消防水箱可以与其他功能的水箱共用。因此，选项A、B、C和E中的说法均不正确。
6 高位消防水箱的规定如下：
高位消防水箱的有效容积、出水、排水和水位等，都必须严格遵守《消防给水及消火栓系统技术规范》中第8条和第9条的明确规定。

关于最低有效水位的设定，规范指出应依据出水管喇叭口和防止旋流器的淹没深度来确定。若采用出水管喇叭口，则必须符合本规范第13条第4款的详尽要求；若选用防止旋流器，其保护高度则应根据产品特性确定，且不得低于150mm。

高位消防水箱的出水管设计至关重要，它必须位于水箱最低水位以下，并安装止回阀以防止消防用水倒流。这是确保消防系统高效运作的关键环节。

案例四描述了一家皮革厂的火灾事故。事故发生时，一层半成品库的库房保管员因使用热得快烧水后忘记拔掉电源，且长时间未回，导致热得快干烧引发火灾。这场火灾造成了30人死亡、120人重伤的惨重后果，并直接经济损失高达1000余万元。这一案例再次提醒我们，高位消防水箱的设计和配置在预防和控制火灾中扮演着举足轻重的角色。
根据《机关、团体、企业、事业单位消防安全管理规定》（公安部令第61号），该工厂应制定的消防安全制度包括用火、用电安全管理，消防安全教育、培训，消防（控制室）值班，以及消防设施、器材维护管理。这些制度旨在确保工厂的消防安全，预防和控制火灾的发生。
单位消防安全制度涵盖了诸多方面，包括消防安全教育、培训，防火巡查与检查，安全疏散设施的管理，消防值班制度，消防设施与器材的维护管理，火灾隐患的整改，以及用火、用电的安全管理等。此外，还包括对易燃易爆危险物品和场所的防火防爆措施，专职和义务消防队的组织管理，灭火和应急疏散预案的演练，燃气和电气设备的检查与管理（涵盖防雷、防静电措施），消防安全工作考评与奖惩，以及其他必要的消防安全内容。

综上所述，在提供的案例中，该高层建筑主体为宾馆，总建筑面积广阔，且裙房部分为百货商场，结构复杂。该建筑由专业的物业管理公司负责消防安全管理，并明确了责任人和安全管理人。公司建立了完善的消防安全管理制度，成立了志愿消防组织，并明确了专（兼）职消防人员的职责。在物业管理合同中，各方明确了消防安全管理的职责与义务，确保了公共区域、未销售（租赁）区域的消防安全管理，以及室外消防设施（场地）和建筑消防设施的改造与维护等得到统一实施。
2020年1月12日，某商业区二层商铺在营业结束后因营业员疏忽未断电而引发火灾。物业管理人员在仅对1层商场进行巡查后便匆忙下班，导致火灾发生时自动消防设施未能及时响应。消防救援队到达现场后发现，值班室无人且上锁，室内消火栓无水，火灾已蔓延至相邻防火分区。经过长达10余小时的扑救，火灾最终被扑灭，未造成人员伤亡，但直接经济损失巨大，过火面积广泛。

事后调查揭示，起火点装修材料使用胶合板，且现场堆放大量可燃物品；同时，火灾探测器因误报频繁而被屏蔽，三层自动喷水灭火系统配水管控制阀也因喷头损坏而关闭。此外，防火档案显示，消防巡查人员在营业期间应每4小时进行一次防火巡查，但实际记录均为正常。最近一次防火检查发现，“地下一层消火栓干管因频繁漏水导致商户投诉索赔，物业单位擅自关闭消防给水系统供水阀门”，“二层多个商铺现场火灾探测器误报”等多项火灾隐患。还发现该建筑安全管理人张某并未在职，经调查，张某实际上在另一家消防安全重点单位工作，存在挂靠执业情况。

针对此次火灾事件，我们需深入反思并加强消防安全管理。根据《消防控制室通用技术要求》GB25506-2010，消防控制室应实行24小时专人值班制度，确保火灾自动报警系统、灭火系统及其他联动控制设备处于正常工作状态。同时，消防控制室内应保存相关规章制度、应急预案等重要资料，并确保消防储水设施水量充足，相关阀门处于常开状态。只有这样，才能有效预防类似火灾事故的再次发生。
1 消防控制室的管理应遵循以下规定：
a） 消防控制室应每日24小时由专人值班，每班至少2人，且值班人员需持有消防控制室操作的职业资格证书；
b） 消防设施的日常维护管理应符合GB 25201的标准；
c） 必须确保火灾自动报警系统、灭火系统及其他联动控制设备均处于正常工作状态，严禁将自动状态设备设置为手动；
d） 消防储水设施，如高位消防水箱、消防水池、气压水罐等，应保持充足水量。同时，消防泵出水管阀门、自动喷水灭火系统管道上的阀门应处于常开状态。此外，消防水泵、防排烟风机、防火卷帘等消防用电设备的配电柜启动开关应置于自动位置（即通电状态）。

综上所述，选项C、D、E所述内容正确，而选项A、B则与规定不符。
